OPIS PRODUKTU

Zewnętrzny Zegar Taktujący TEAC CG-10M-X

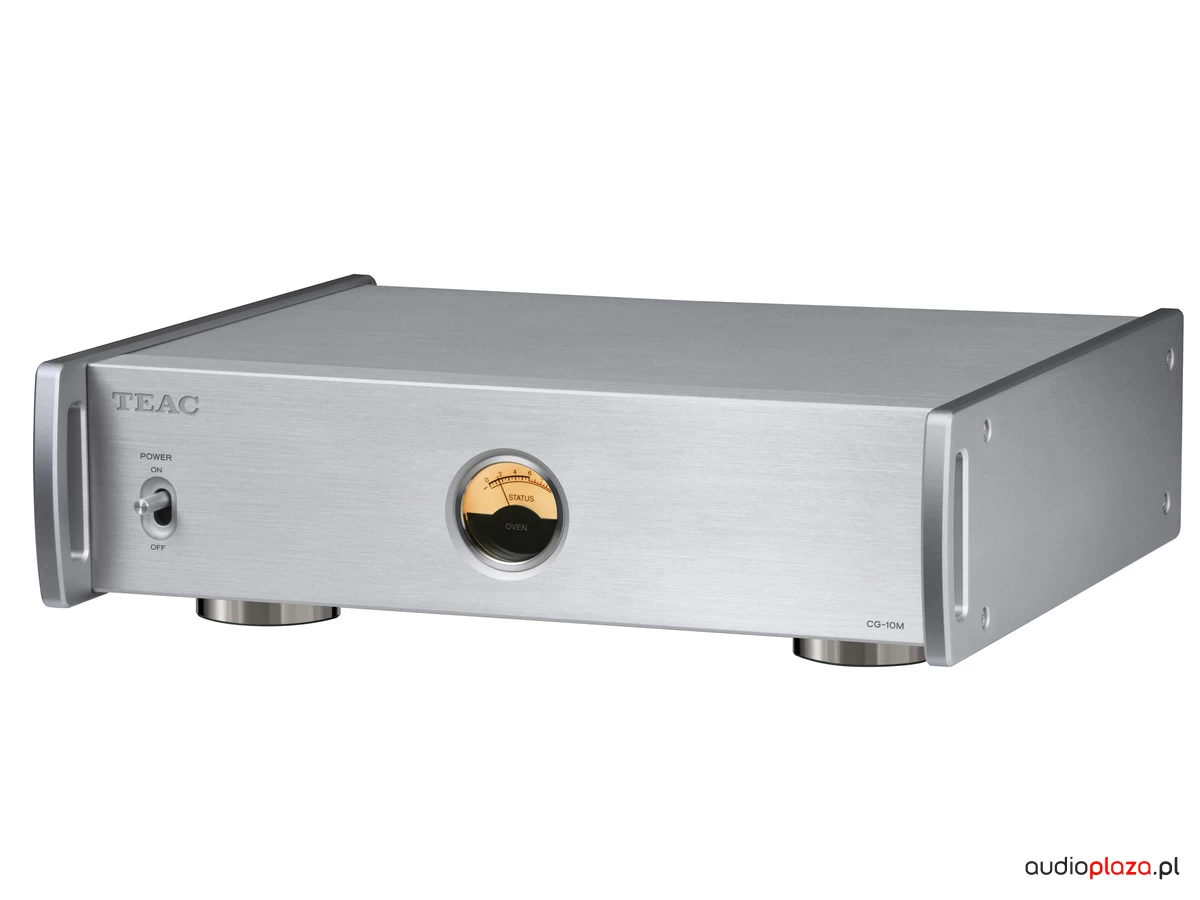

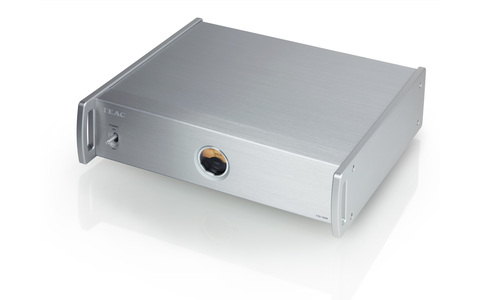

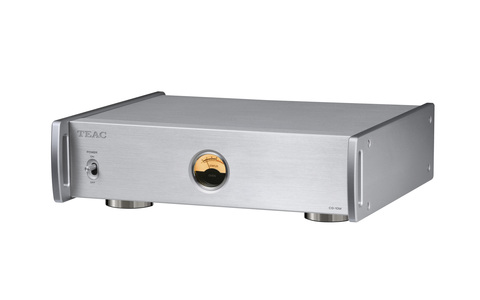

Model CG-10M-X to wysokiej klasy generator zegara, którego sercem jest oscylator kwarcowy OCXO (Oven Controlled Crystal Oscillator), umieszczony w termicznie stabilizowanej komorze. Taka konstrukcja zapewnia wyjątkową stabilność sygnału. Na przednim panelu urządzenia znajduje się analogowy wskaźnik, umożliwiający bieżące monitorowanie pracy modułu OCXO.

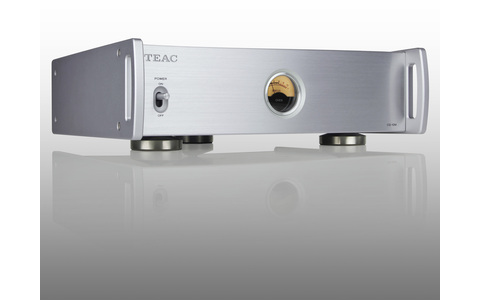

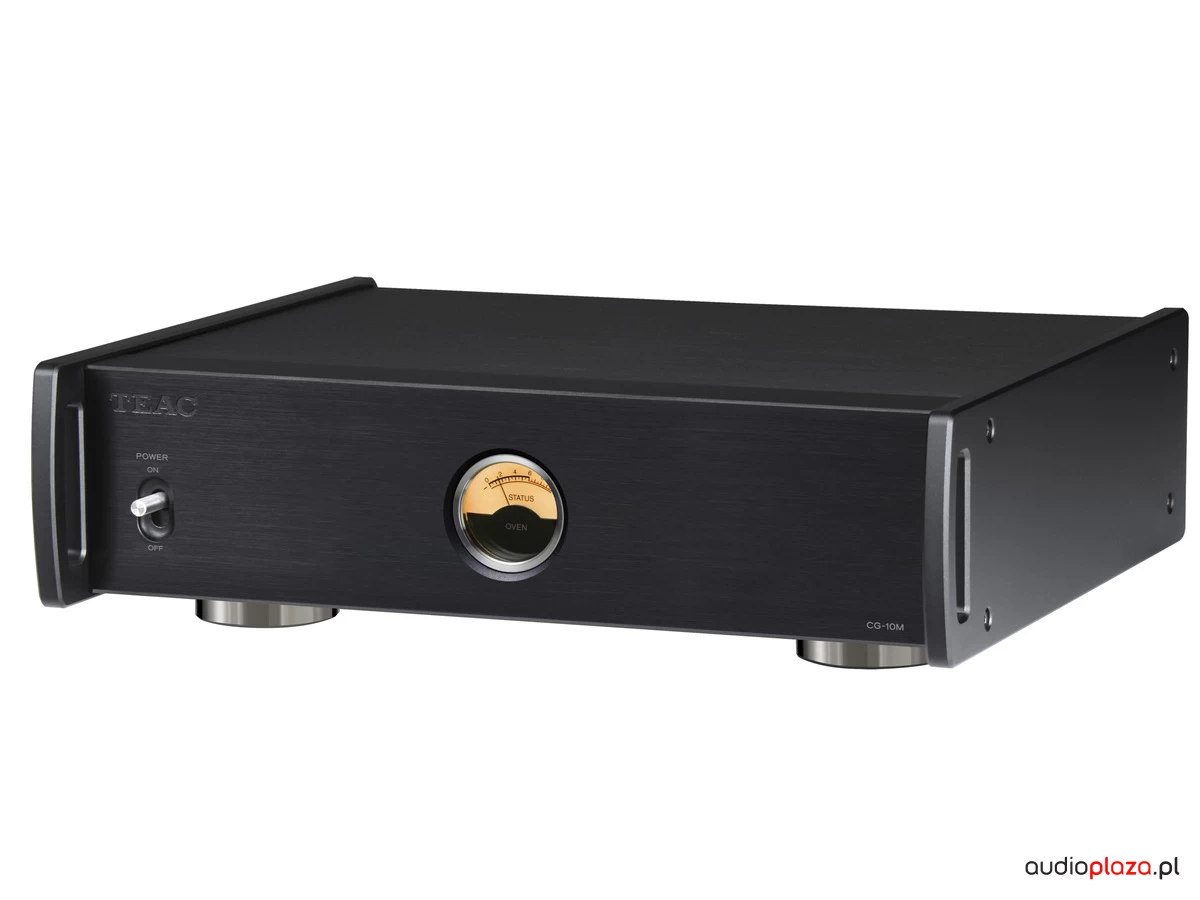

W nowej wersji „X” udoskonalono m.in. układ wzmacniacza buforowego oraz sekcję zasilania, co przekłada się na jeszcze wyższą jakość generowanego dźwięku. Obudowa zyskała nowe elementy konstrukcyjne: półpływający panel górny oraz specjalne nóżki „Stressless Foot”, które dodatkowo poprawiają właściwości akustyczne urządzenia. Brak widocznych śrub na górnym panelu podkreśla estetykę i elegancki wygląd modelu CG-10M-X. Dostępne warianty kolorystyczne: srebrny i czarny.

TEAC Reference OCXO – precyzyjny oscylator kwarcowy w kontrolowanej temperaturze

Temperatura odgrywa kluczową rolę w stabilności oscylatorów kwarcowych. Dlatego CG-10M-X wykorzystuje zaawansowany oscylator TEAC Reference OCXO, utrzymywany w stałej temperaturze, co minimalizuje wpływ wahań termicznych na częstotliwość oscylacji i zapewnia maksymalną dokładność sygnału zegarowego.

Najwyższa precyzja 10 MHz

Dzięki TEAC Reference OCXO, CG-10M-X generuje sygnał zegarowy o częstotliwości 10 MHz, z dokładnością ±3 ppb (częstotliwość względem temperatury) i ±0,1 ppm (dokładność absolutna). Urządzenie jest przeznaczone do współpracy z przetwornikami cyfrowo-analogowymi oraz odtwarzaczami cyfrowymi, zapewniając im ekstremalnie precyzyjne taktowanie. Każda jednostka posiada unikalny numer seryjny oraz laserowo grawerowane logo TEAC Reference OCXO – potwierdzenie rygorystycznej kontroli jakości.

Cztery pozłacane wyjścia BNC

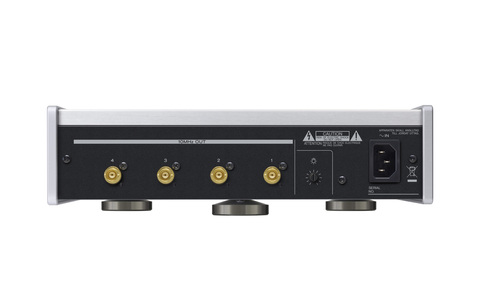

Urządzenie wyposażono w cztery pozłacane złącza BNC (50Ω), umożliwiające jednoczesne przesyłanie sygnału zegarowego do czterech urządzeń obsługujących wejście 10 MHz, takich jak DAC-i, odtwarzacze sieciowe czy transporty CD/SACD.

Izolowane i niezależne obwody

Każda sekcja wewnątrz CG-10M-X – od zasilania po wzmacniacze buforowe – została całkowicie odseparowana, co eliminuje zakłócenia krzyżowe między wyjściami BNC. Zastosowanie niezależnych wzmacniaczy buforowych zapobiega degradacji sygnału nawet przy jednoczesnym podłączeniu wielu urządzeń. W wersji „X” dodatkowo udoskonalono te układy w celu dalszej poprawy jakości dźwięku.

Wskaźnik stabilizacji temperatury OCXO

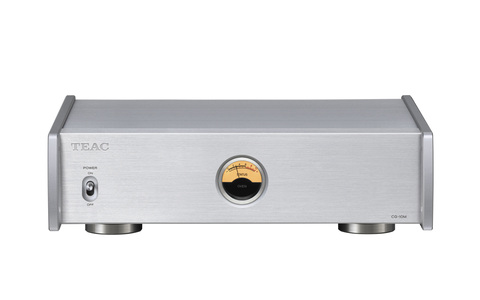

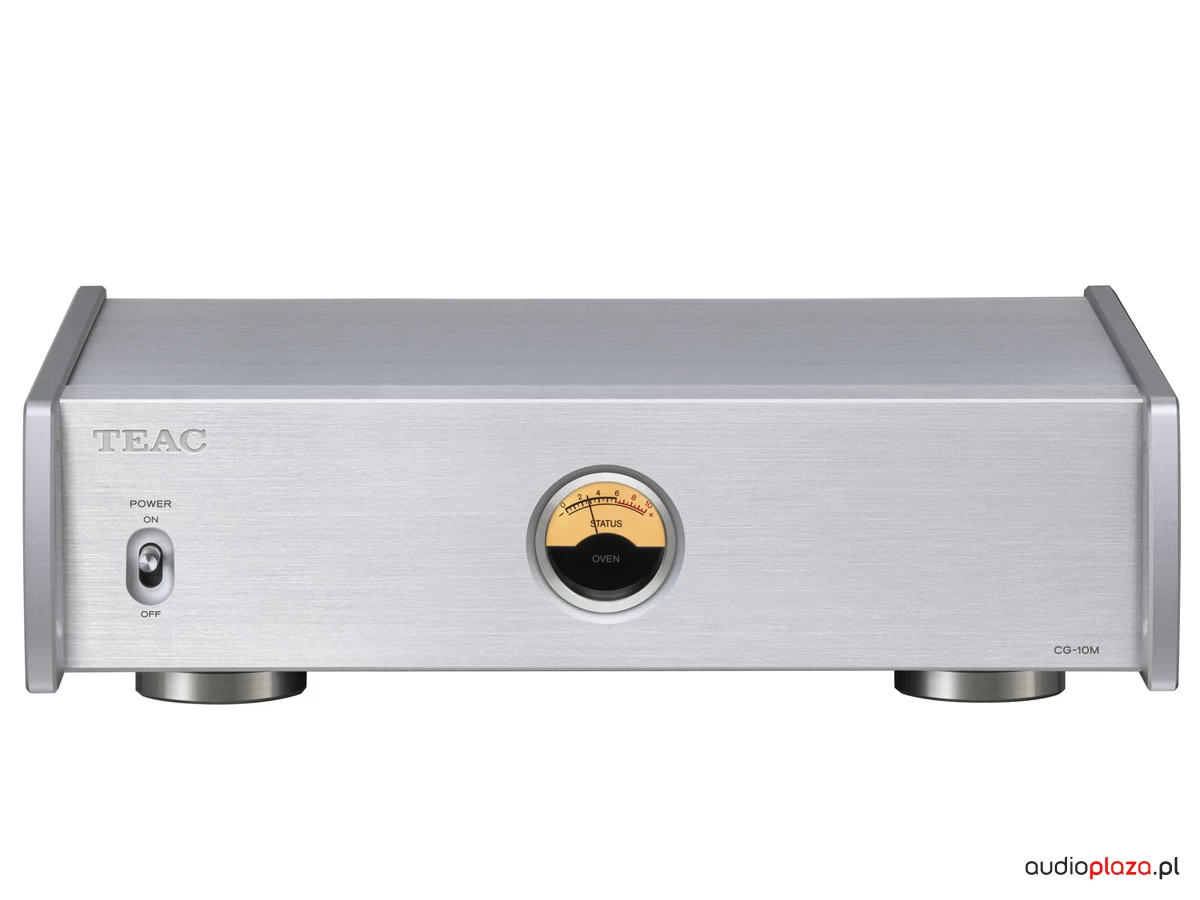

Charakterystyczny analogowy wskaźnik TEAC na przednim panelu informuje o stanie termicznym oscylatora OCXO. Gdy komora osiąga optymalną temperaturę, zużycie energii maleje, a wskaźnik wskazuje zero – oznacza to, że urządzenia zewnętrzne są już taktowane ekstremalnie precyzyjnym sygnałem 10 MHz.

Dane techniczne:

• Wyjścia zegara
  • Złącza: 4 × BNC (pozłacane)
  • Częstotliwość wyjściowa: 10 MHz
  • Impedancja wyjściowa: 50 Ω
  • Poziom wyjściowy: 0,5 Vrms (fala sinusoidalna)
• OCXO (oscylator kwarcowy z kontrolą temperatury)
  • Czas stabilizacji zegara: 2 minuty
  • Charakterystyka częstotliwości względem temperatury: ±3 ppb
  • Dokładność częstotliwości: ±0,1 ppm (w momencie wysyłki)
• Zasilanie
  • USA/Kanada: AC 120 V, 60 Hz
  • Wielka Brytania/Europa: AC 220–240 V, 50 Hz
• Pobór mocy
  • USA/Kanada: 15,4 W (podczas nagrzewania), 10,0 W (w stanie stabilnym)
  • Wielka Brytania/Europa: 15,8 W (podczas nagrzewania), 10,8 W (w stanie stabilnym)
• Wymiary całkowite:
  • 290 × 84,5 × 248,7 mm (szer. × wys. × gł.) / 11,4" × 3,3" × 9,8"
• Waga:
  • 3,6 kg / 7,9 funta
• Zakres temperatury pracy:
  • od +5℃ do +35℃
• Akcesoria w zestawie:
  • kabel zasilający × 1, podkładki × 3, instrukcja obsługi (z kartą gwarancyjną)
